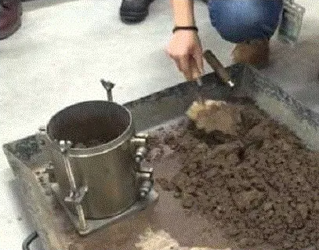

KHUÔN CBR là dụng cụ dùng để tạo mẫu thí nghiệm CBR, nhằm xác định chỉ số CBR của vật liệu sử dụng làm nền, móng đường (đất, đất gia cố, cấp phối đá dăm, cấp phối tự nhiên,..). Ngoài ra còn được sử dụng để đánh giá cường độ của kết cấu đường ô tô và đường sân bay trong một số phương pháp thiết kế sử dụng thông số cường độ theo CBR. Việc thí nghiệm xác định chỉ số CBR của vật liệu được tiến hành trên tổ mẫu (03 mẫu) đã được đầm nén ở độ ẩm tốt nhất, tương ứng với phương pháp đầm nén quy định. Chỉ số CBR của vật liệu thí nghiệm được xác định tương ứng với độ chặt đầm nén K quy định.
KHUÔN CBR
Xuất xứ: Việt Nam
Khuôn được làm bằng thép mạ, đảm bảo phẳng nhẵn.

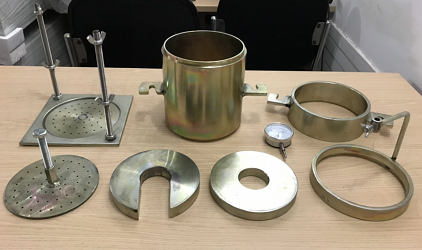

Bộ bao gồm: Thân khuôn, cổ khuôn, đế khuôn, đĩa đo trương nở, quả gia tải có rãnh, quả gia tải không rãnh, giá đỡ đồng hồ so, đồng hồ so 10/0.01mm
- Cối (khuôn) CBR bao gồm các bộ phận sau:
a) Thân cối bằng thép hình trụ rỗng, đường kính trong 152,40 +- 0,66 mm; chiều cao 177,80 +- 0,46 mm;
b) Đai cối bằng thép hình trụ rỗng, đường kính trong 152,40 +- 0,66 mm; caso khoảng 50mm. Đai cối được thiết kế để có thể lắp vừa vào cả hai đầu của thân cối;
c) Đế cối là một tấm thép được khoét sâu với đường kính thích hợp (bằng đường kính ngoài của thân cối cộng thêm khoảng dung sai) để dễ cố định với thân cối khi lắp. Tại vùng khoét sâu được đục các lỗ nhỏ đường kính 1,6mm để nước dễ thấm vào mẫu khi ngâm mẫu trong nước.
- Tấm đệm là một khối thép hình trụ, đường kính 150,8 +- 0,8mm, dày 61,37 +- 0,25 mm, thích hợp với thân cối cao 177,80 mm để mẫu sau khi đầm sẽ có chiều cao là 116, 43 mm
Ghi chú 2: Có thể sử dụng loại cối CBR với thân cối có đường kính trong 152,40 +- 0,66 mm; chiều cao 152,40 +- 0,66 mm. Chiều cao của tấm đệm trong trường hợp này phải là 35,97 +- 0,25 mm để mẫu sau khi đầm sẽ có chiều cao là 116,43 mm.
- Chày đầm theo quy định của Quy trình đầm nén đất, đá dăm trong phòng thí nghiệm 22 TCN 333 - 06.

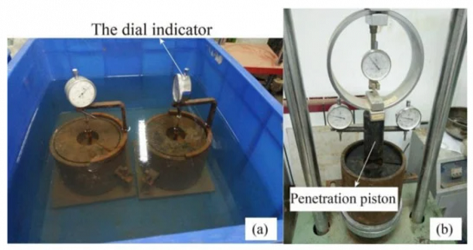

- Dụng cụ đo độ trương nở bao gồm các bộ phận sau:
a) Tấm đo trương nở là một đĩa bằng đồng hình tròn đường kính 149,2 +- 1,6 mm, trên đĩa có đục các lỗ nhỏ đường kính 1.6mm, ở giữa đĩa có gắn một trục vuông góc với đĩa và có vít điều chỉnh được chiều cao của trục.
b) Giá đỡ thiên phân kế là giá kim loại kiểu 3 chân hoặc loại có chức năng tương tự dùng để gắn đồng hồ thiên phân kế và có thể đặt vừa lên trên miệng cối.
- Tấm gia tải được làm bằng thép, có 3 loại tấm gia tải:
a) Tấm gia tải hình vành khuyên khép kín, khối lượng 2,27 +- 0,04 kg, đường kính ngoài 149 +- 1,6 mm và đường kính lỗ là 54 mm;
b) Tấm gia tải hình vành khuyên hở có cùng đường kính ngoài và đường kính lỗ như với loại tấm gia tải hình vành khuyên khép kín. Mỗi tấm gia tải có khối lượng 2,27 +- 0,04 kg;
c) Tấm gia tải loại nửa hình vành khuyên có cùng đường kính ngoài và đường kính lỗ như với loại tấm gia tải hình vành khuêyn khép kín. Mỗi đôi tấm gia tải có khối lượng 2,27 +- 0,04 kg.
