MÁY TRỘN VỮA XI MĂNG TIÊU CHUẨN JJ5
Model: JJ-5
Xuất xứ: Trung Quốc
- Tốc độ quay chính của cánh khuấy: 140v/p và 280v/p
- Tốc độ quay hành tinh 62v/p và 125v/p
- Điện áp nguồn: 220V/50Hz, 1 pha
- Công suất: 550W
- Kích thước: 600x320x660mm
- Trọng lượng 70kg.
MÁY TRỘN VỮA XI MĂNG TIÊU CHUẨN JJ5 là thiết bị dùng để tạo hỗn hợp vữa xi măng và một số loại vật liệu khác cho mục đích thí nghiệm, kết cấu đơn giản, cấu tạo gọn, dễ sử dụng, an toàn.
Máy trộn xi măng vữa xi măng JJ-5 đã được thử nghiệm về cường độ cho phép quốc tế (ISO 0674 – 1984E). Có thể thay thế cho máy trộn theo phương pháp thử nghiệm cường độ xi măng cát GB 3350 1-82… Mặt khác máy đã dành được huân chương về thực nghiệm tiêu chuẩn xi măng của Mỹ, Châu Âu, Nhật Bản, huân chương về máy trộn vữa xi măng.
Đây là thiết bị do nhiều cơ quan cùng nghiên cứu chế tạo như: Nhà máy xi măng, các đơn vị thi công kiến trúc, các trường và học viện hữu quan, các đơn vị nghiên cứu về khoa học thử nghiệm xi măng.
Bao gồm: Máy chính, cánh khuấy, nồi trộn, bộ phận tự rót cát đã được lập trình sẵn.
Hướng dẫn sử dụng MÁY TRỘN VỮA XI MĂNG TIÊU CHUẨN JJ-5
I. Quy cách chủ yếu và tham số kỹ thuật.
Thông số trộn khuấy.
Vòng quay trong thùng trộn của các cánh trộn theo quy định ISO 0679 – 1989.
Độ rộng cánh trộn: 135mm
Khoảng cách các cánh: M18x1,5
Dung tích thùng trộn 5lít, vách dùng 1,5mm
Khe hở làm viêc giữa cánh trộn và thùng trộn 3±1mm
Mô tơ khi ở vị trí đứng chạy với hai tốc độ có công suất là 0,55/0,37km
Kích thước: 600x320x660mm (Dài – Rộng - Cao)
II. Kết cấu chủ yếu và nguyên lý làm việc.
1.Kết cấu: Máy có hai tốc độ, thùng đựng cát tủ quay, trục chính, đế lệch tâm, lá khuấy, nồi khuấy, bệ máy, trục đứng, tay đỡ, bộ khống chế…
2.Nguyên lý làm việc:
Mô tơ hai tốc độ nhờ có vòng nối trục sẽ truyền lực cho tủ làm quay nằm trong cánh tay của nồi trộn, thông qua trục quay nồi trộn làm cho hai bánh răng và để trục chính giảm tốc độ. Trục chính kéo đế lệch tâm quay đồng bộ, làm cho đế lệch tâm nằm ở lá trộn càng quay.
Đồng thời lá trộn thông qua trục có nối với bánh răng làm cho vòng răng thực hiện tự động quay. Nồi trộn và chênh lệch được gẵn với vòng lệch tâm, sau khi cho cát vào, sau một thời gian quy định, sẽ thực hiện việc cho cát tự động hoặc bằng tay, tay quay để nâng hạ cho nồi trộn vào đúng vị trí.
III. Nâng lên và lắp ráp.
Máy không có hệ thống nâng lên, nên phải thực hiện bằng tay.
Máy được lắp trên mặt bệ thật phẳng, có vòng đệm cao su 5-8mm.
IV. Thao tác sử dụng.
Cắm điện vào ổ, đèn đỏ sáng , máy đã có điện. Cắm bộ khống chế vào thân máy. Bộ khống chế chỉ số vòng là “0”. Hộp cát sẽ đưa cát tiêu chuẩn 1350g. Thùng trộn sẽ có nước 225g, xi măng 450g. Sau đó thùng trộn lắp vào lỗ định vị. Vặn chặt ốc theo chiều kim đồng hồ, gạt tay cầm để thùng chuyển động lên trên, đúng vị trí định vị cho việc trộn hoạt động.
Ngoài ra chúng tôi còn cung cấp phụ kiện cho máy trộn vữa xi măng jj-5
- Bộ điều khiển máy trộn vữa JJ-5

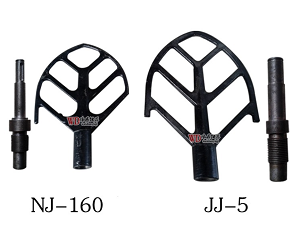

- Cánh khuấy máy trộn vữa JJ-5
- Cối trộn máy trộn vữa JJ-5
